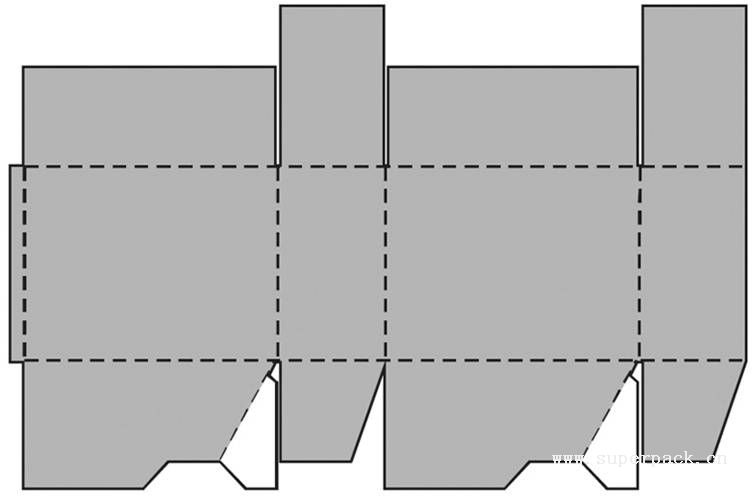

第二节瓦楞纸箱箱型规范 一、世界纸箱箱形规范 1、基型 即底子箱型，用4～8位阿拉伯数字表明： 〔1〕01—产品瓦楞卷筒纸和纸板 〔2〕02—开槽型箱 〔3〕03—套合型纸箱 〔4〕04—折叠型纸箱托盘 〔5〕05—滑盖型纸箱 箱型品种箱型序号 改型后缀码 规范箱型（一致码） . 图5-402类箱成型及填充办法 〔a〕盖面填充〔b〕底面填充 〔c〕端面填充〔d〕旁边面填充 图5-504类箱成型及填充办法 〔a〕黏合〔b〕拼装 〔c〕锁合〔d〕内装填充物 . 〔6〕06—固定型纸箱 〔7〕07—预黏合纸箱 〔8〕09—内附件 a.平衬型〔0900—0903〕b.套衬型〔0904—0929〕 c.间壁型〔0930—0935〕d.填充型〔0904—0967〕 e.角型〔0970—0976〕f.组合内衬〔0982—0999〕 图5-606类箱成型办法〔0605箱〕 . 2、组合型 组合型是基型的组合，即由两种及以上的底子 箱型组成或演化而成，用多组数字符号来表明。 图5—7所示箱型，上摇盖用0204型，下摇盖 用0215型，表明办法：0204/0215〔上摇盖/ 下摇盖〕 图5-7组合型纸质箱子表明法 〔a〕0204〔b〕0215〔c〕0214/0215 . 3、封箱 世界纸箱箱型规范规则了4种封箱办法 〔1〕黏合剂封箱：用热熔胶或冷制胶 〔2〕胶带封箱：图5-8〔a〕-〔d〕为 世界箱型规则的4种胶带封箱办法 〔3〕联锁封箱：图5-9为常见的0201型 箱联锁封箱办法，其他箱型那么视结构而定 〔4〕U形钉封箱：图5-10〔a〕〔b〕 为世界纸箱箱型规则的2种U形钉封箱办法 . 图5-8胶带封箱 图5-9联锁封箱图5-10U形钉封箱 . 二、非规范瓦愣纸箱 1、包卷式纸箱 〔1〕一般包卷式纸箱 图5-11包卷式瓦楞纸箱 〔a〕外接头〔b〕内接头 图5-12包卷式纸箱压痕线包卷式纸箱包装工艺 〔a〕向上包卷〔b〕向下包卷 . 〔2〕N型包卷式纸箱 图5-14N型包卷式纸箱 〔a〕包卷箱板〔b〕H型中心隔板〔c〕装配图 1-H板2—撕裂打孔线F型包卷式纸箱 〔a〕包卷箱板〔b〕H型中心隔板〔c〕装配图 1-H板2—撕裂打孔线-分别用撕裂打孔线F型包卷式纸箱拼装成型过 程 1-H板2—箱板 . 〔4〕DP型包卷式纸箱 图5-17DP型包卷式纸箱成型与分化过 程 . 2．分别式纸箱 〔1〕传统分别箱〔图5-18〕 〔2〕改进型分别式纸箱 a.盖板衔接办法 图5-18传统分别箱 〔a〕捆扎〔b〕胶带衔接〔c〕黏合剂连 接 图5-19盖板分别式纸箱成型与分别进程 . b.粘合剂粘合办法 c.衔接板刺进办法 d.衔接板空隙固定办法 图5-20分别式纸箱衔接办法 1-黏合接头2-撕裂打孔线-摇盖黏 合面 . 图5-21分别式托盘 1-侧内板2-侧板3-分别纸板4-分别线〕三角柱纸箱的结构类型 图5-22三角柱形纸箱角隅结构图5-23三角柱形纸箱角隅补强结构 . 图5-24三角柱形纸箱箱型 〔a〕规范托盘型〔b〕敞口型〔c〕02盖密封型〔d〕托盘型〔e〕带盖托盘型 图5-25三角柱形纸箱成型的进程 . 图5-26化装品增强型包装纸箱 〔a〕箱盖〔b〕增强型箱底〔c〕箱体打开 图 1-A楞箱板2-开封片3-三角柱4-B楞纸板 图5-27“BEAMS〞八柱增强型托盘箱展 开图 . 4．大型纸箱 大型纸箱可分为两大类： 〔1〕摇盖箱 图5-28箱壁加固定大型摇盖箱 图5-29塑料导板加强大型摇盖型 1-增强木板2-三波纹纸板3-塑料导板4-托 盘 . 〔2〕套合箱〔罩盖箱〕 图5-30可折叠摇盖大箱型 〔a〕封盖前〔b〕封盖 后 图5-31短摇盖大型箱 图5-32组合式大型套合箱 1-体板2-H型导板3-三瓦楞纸板4-固定导 板5-固定加强件6-瓦楞纸板层叠箱座 图5-33前开式大型套合箱 1-刺进导板2-托盘衔接螺栓 孔 . 图5-34深型大型套合箱 1-箱盖 2-塑料衔接件固定孔 3-箱体 图5-35粉末、液体包装八棱柱大套合箱 1-箱盖2-箱体 3-箱底4-托盘 图5-36可折叠箱体套盖图 . 5．箱内袋 图5-37箱内袋包装纸箱 . 6．便利堆码箱 图5-38便利堆码托盘纸箱结构之一 . 图5-39便利堆码托盘纸箱结构之二图5-40便利堆码的果蔬运送托盘箱 . 7．瓦楞纸板缓冲包装 图5-41瓦楞纸板缓冲角垫 . 图5-42“MC包装件〞及其包装笔记本电脑工艺进程 图5-43笔记本电脑缓冲包装 〔a〕A型部件打开图 〔b〕B部件打开图 〔c〕拼装图 1-侧板2-底板3-端板 4-锐角凸起结构5-“
